LFS52-F轴承-INA LFS52-F轴承尺寸、图纸、价格

产品名称：	LFS52-F轴承	品牌：	INA
类型：	INA轴承 > 导轨
描述：	LFS52-F轴承是【INA轴承 > 导轨】的型号，主要用在装卸搬运机械、各类变速器、泵、铁路车辆、破碎机、机床等的变速装置、矿山、纺织、压路机、摩天轮等各大领域

电话/微信：138-8949-5179

LFS52-F轴承是【INA轴承 > 导轨】的型号，主要用在装卸搬运机械、各类变速器、泵、铁路车辆、破碎机、机床等的变速装置、矿山、纺织、压路机、摩天轮等各大领域。

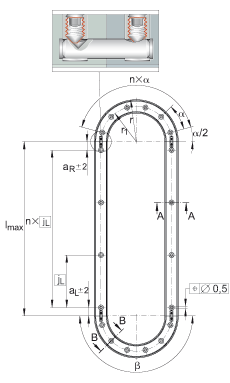

参数	值	备注
h	18 mm
b	52 mm
l_max	4000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
1)		下面的标记
a₂	42 mm
a_{L max}	235 mm	aL 和 aR 取决于导轨长度 L
a_{L min}	17 mm	aL 和 aR 取决于导轨长度 L
a_{R max}	235 mm	aL 和 aR 取决于导轨长度 L
a_{R min}	17 mm	aL 和 aR 取决于导轨长度 L
d_LW	10 mm
e_z	9 mm
h₁	8 mm	根据 DIN 7984，螺丝的沉孔的深度。
h₄	9 mm
j_L	250 mm
l_y	84000 mm^4
l_z	19900 mm^4
LF_Q	670 mm^2	横截面积
N₁	11 mm
N₃	19 mm	对于最大载荷 Fz 或 Foz, 必须使用支撑轴承座（根据DIN 433 标准)及最大锁紧力矩（见安装指南）。
W_y	3610 mm^3
W_z	2211 mm^3
m_S	3000 g/m	导轨的质量
		订货型号：- 不带孔的导轨：LFS..-OL- 具有耐腐蚀性能;的导轨：LFS..-RB
		对 LFS..-C, -CE, -CEE, -E, -EE, -F, -FE 的弹性模量:72000 N/mm2
