LFS52轴承-INA LFS52轴承尺寸、图纸、价格

产品名称：	LFS52轴承	品牌：	INA
类型：	INA轴承 > 导轨
描述：	LFS52轴承是【INA轴承 > 导轨】的型号，主要用在变速器、高频马达、木工机械、前轮、印刷机械、机床等的变速装置、立式电动机、精细化工机械、工程船舶、正面吊等各大领域

电话/微信：138-8949-5179

LFS52轴承是【INA轴承 > 导轨】的型号，主要用在变速器、高频马达、木工机械、前轮、印刷机械、机床等的变速装置、立式电动机、精细化工机械、工程船舶、正面吊等各大领域。

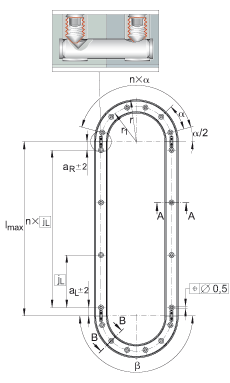

参数	值	备注
h	34 mm
b	52 mm
l_max	8000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
1)		下面的标记
a₂	42 mm
a_{L max}	235 mm	aL 和 aR 取决于导轨长度 L
a_{L min}	17 mm	aL 和 aR 取决于导轨长度 L
a_{R max}	235 mm	aL 和 aR 取决于导轨长度 L
a_{R min}	17 mm	aL 和 aR 取决于导轨长度 L
b₁	40 mm
d_LW	10 mm
e_z	17,8 mm
h₁	21 mm
h₄	25,1 mm
j_L	250 mm
l_y	138624 mm^4
l_z	113037 mm^4
LF_Q	1170 mm^2	横截面积
N₁	11 mm
N₃	19 mm	对于最大载荷 Fz 或 Foz, 必须使用支撑轴承座（根据DIN 433 标准)及最大锁紧力矩（见安装指南）。
W_y	5878 mm^3
W_z	6350 mm^3
m_S	4400 g/m	导轨的质量
		订货型号：- 不带孔的导轨：LFS..-OL- 具有耐腐蚀性能;的导轨：LFS..-RB
		对 LFS..-C, -CE, -CEE, -E, -EE, -F, -FE 的弹性模量:72000 N/mm2
