KUVS69轴承-INA KUVS69轴承尺寸、图纸、价格

产品名称：	KUVS69轴承	品牌：	INA
类型：	INA轴承 > 直线循环滚轴承单元
描述：	KUVS69轴承是【INA轴承 > 直线循环滚轴承单元】的型号，主要用在农业机械、燃汽轮机、木工机械、后轮、木工机械、石油钻机、钢铁厂、音像设备、解体机、刮泥机等各大领域

电话/微信：138-8949-5179

KUVS69轴承是【INA轴承 > 直线循环滚轴承单元】的型号，主要用在农业机械、燃汽轮机、木工机械、后轮、木工机械、石油钻机、钢铁厂、音像设备、解体机、刮泥机等各大领域。

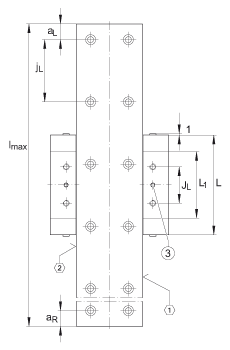

参数	值	备注
H	20 mm
B	42 mm
L	96 mm
1)		定位面
2)		标记
3)		润滑孔
A₁	22,5 mm
A₂	13 mm
A₃	9,5 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
B₁	22,2 mm
b	19,5 mm
G₂	M6	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 1.5 NmM4 = 3 NmM6 = 10 Nm
H₁	2,5 mm
H₂	17,5 mm
h	19 mm
h₁	10,1 mm
J_L	35 mm
j_B	8 mm
j_L	60 mm
K₁	M5	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 2.5 NmM4 = 3 NmM5 = 10 NmM6 = 10 Nm
K₃	M5	根据 DIN ISO 4762-12.9的螺钉如有可能;，应有螺钉防松措施。最大锁紧力矩：M3 = 2.5 NmM5 = 10 Nm
L₁	64 mm
l_max	2000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
m_FS	0,2 kg	引导单元的质量
m_S	2,66 kg/m	导轨的质量
		基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。
C	13000 N	基本额定动载荷
C₀	23250 N	基本额定静载荷
