KUE20-H轴承-INA KUE20-H轴承尺寸、图纸、价格

产品名称：	KUE20-H轴承	品牌：	INA
类型：	INA轴承 > 球单轨引导系统
描述：	KUE20-H轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在后轮、小型汽车前轮、桥式起重机、差速器、振动筛、耕耘机、水力发电机、精细化工机械、地基处理机械、泥炮等各大领域

电话/微信：138-8949-5179

KUE20-H轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在后轮、小型汽车前轮、桥式起重机、差速器、振动筛、耕耘机、水力发电机、精细化工机械、地基处理机械、泥炮等各大领域。

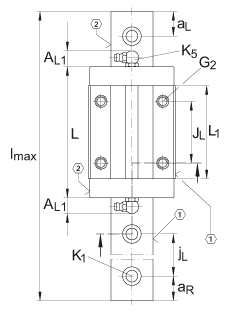

参数	值	备注
H	30 mm
B	44 mm
L	70,4 mm
1)		定位面
2)		标记
A₁	12 mm
A₂	6 mm
A₃	6,5 mm
A_L1	14 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	20 mm	公差: -0,004 / -0,05
G₂	M5	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M4 = 5M5 = 10M6 = 17M8 = 41如果有调节螺钉，应有螺钉防松措施。
H₁	5 mm
H₅	5 mm
h	16,5 mm
h₁	8,8 mm
J_B	32 mm
J_L	36 mm
j_L	60 mm
K₁	M5	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。
K₅	NIP-KE-M6	润滑接头
L₁	49,4 mm
l_max	1980 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	5,5 mm	最大螺丝深度
m_W	0,35 kg	滑块的质量
m_S	2,2 kg/m	导轨的质量
C	13300 N	基本额定动载荷
C₀	18000 N	基本额定静载荷
M_0x	190 Nm	绕 X 轴的额定静扭矩
M_0y	154 Nm	绕 Y 轴的额定静扭矩
M_0z	154 Nm	绕 Z 轴的额定静扭矩
