SR35W3+1240LH直线导轨-THK SR35W3+1240LH直线导轨尺寸、图纸、价格
THK SR35W3+1240LH直线导轨
| 产品名称： | SR35W3+1240LH直线导轨 | 品牌： | THK |
|---|---|---|---|
| 类型： | THK直线导轨 > SR系列 | ||
| 描述： | SR35W3+1240LH导轨是【THK品牌下的SR系列】的型号，主要用在后轮、空气压缩机、纺织机械传动轴、大型农业机械、振动筛、耕耘机、水力发电机、精细化工机械、地基处理机械、焊接机器人等各大领域 | ||
电话/微信：138-8949-5179
THK SR35W3+1240LH直线导轨详细信息
SR35W3+1240LH导轨是【THK品牌下的SR系列】的型号，主要用在后轮、空气压缩机、纺织机械传动轴、大型农业机械、振动筛、耕耘机、水力发电机、精细化工机械、地基处理机械、焊接机器人等各大领域。
THK SR35W3+1240LH直线导轨详细参数
| 型号： | SR35W3+1240LH导轨 | 类型： | SR |
| 滑块数： | 8 | 导轨长度（mm）： | 2500 |
| 宽泛型号： | SR20SB8+[488-2500/1]LP | 一般货期： | 98日 |
| 种类： | 标准型 | 套装产品/单件产品： | 套装产品 |
| 滑块形状： | 宽幅型 | 材质： | 碳素钢 |
| 导轨种类： | 标准型 | 导轨宽度 W1(mm) ： | 20 |
| 安装高度 M (mm)： | 28 | 组装于单轴的LM滑块数（个）： | 8 |
| 钢珠排列： | 4列圆弧 | 保持器： | 无 |
| 润滑装置： | 涂润滑油 | 径向间隙： | 普通 |
| 精度等级： | 精密级 | 导轨长 L (mm)： | 488～2500 |
| 滑块外形尺寸W (mm)： | 59 | 滑块外形尺寸L (mm)： | 47.3 |
| 滑块安装孔： | 钻孔 | 滑块安装孔数 (个）： | 2 |
| 安装孔尺寸S (M)： | - | 安装孔尺寸H (mm)： | 4.5 |
| 安装孔螺纹深度(mm) ： | 贯通 | 滑块尺寸L1 (mm)： | 27.8 |
| 滚动体： | 滚珠 | 基本额定动负荷C(N) ： | 7160 |
| 基本额定静负荷 Co (N)： | 14400 | 容许静力矩 MA (N*M)： | 53 |
| 容许静力矩 MB (N*M)： | 32.9 | 容许静力矩 MC (N*M)： | 110 |

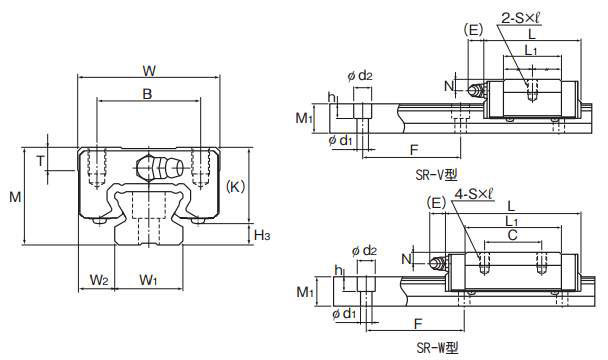

THK SR35W3+1240LH直线导轨尺寸图纸
