THK SR30M1TB5C1+550L直线导轨
| 产品名称： | SR30M1TB5C1+550L直线导轨 | 品牌： | THK |
|---|---|---|---|
| 类型： | THK直线导轨 > SR系列 | ||
| 描述： | SR30M1TB5C1+550L导轨是【THK品牌下的SR系列】的型号，主要用在变速器、差速器小齿轮轴、压缩机、小齿轮轴、破碎机、机床等的变速装置、立式电动机、塑料、压路机、吹氧装置等各大领域 | ||
电话/微信：138-8949-5179
THK SR30M1TB5C1+550L直线导轨详细信息
SR30M1TB5C1+550L导轨是【THK品牌下的SR系列】的型号，主要用在变速器、差速器小齿轮轴、压缩机、小齿轮轴、破碎机、机床等的变速装置、立式电动机、塑料、压路机、吹氧装置等各大领域。
THK SR30M1TB5C1+550L直线导轨详细参数
| 型号： | SR30M1TB5C1+550L导轨 | 类型： | SR |
| 滑块数： | 5 | 导轨长度（mm）： | 760 |
| 宽泛型号： | SR30SB5C1M+[405-2520/1]LM | 一般货期： | 98日 |
| 种类： | 标准型 | 套装产品/单件产品： | 套装产品 |
| 滑块形状： | 宽幅型 | 材质： | 不锈钢 |
| 导轨种类： | 标准型 | 导轨宽度 W1(mm) ： | 28 |
| 安装高度 M (mm)： | 42 | 组装于单轴的LM滑块数（个）： | 5 |
| 钢珠排列： | 4列圆弧 | 保持器： | 无 |
| 润滑装置： | 涂润滑油 | 径向间隙： | 轻预压 |
| 精度等级： | 普通级 | 导轨长 L (mm)： | 405～2520 |
| 滑块外形尺寸W (mm)： | 90 | 滑块外形尺寸L (mm)： | 67.9 |
| 滑块安装孔： | 钻孔 | 滑块安装孔数 (个）： | 2 |
| 安装孔尺寸S (M)： | - | 安装孔尺寸H (mm)： | 9 |
| 安装孔螺纹深度(mm) ： | 贯通 | 滑块尺寸L1 (mm)： | 40.4 |
| 滚动体： | 滚珠 | 基本额定动负荷C(N) ： | 17200 |
| 基本额定静负荷 Co (N)： | 32500 | 容许静力矩 MA (N*M)： | 163 |
| 容许静力矩 MB (N*M)： | 102 | 容许静力矩 MC (N*M)： | 352 |

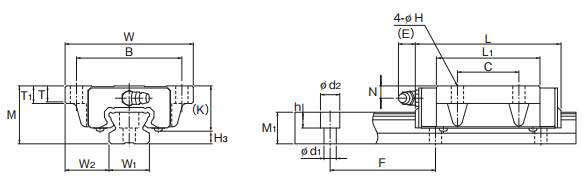

THK SR30M1TB5C1+550L直线导轨尺寸图纸
