HSR20LR2+1100LP直线导轨-THK HSR20LR2+1100LP直线导轨尺寸、图纸、价格
THK HSR20LR2+1100LP直线导轨
| 产品名称： | HSR20LR2+1100LP直线导轨 | 品牌： | THK |
|---|---|---|---|
| 类型： | THK直线导轨 > HSR系列 | ||
| 描述： | HSR20LR2+1100LP导轨是【THK品牌下的HSR系列】的型号，主要用在家用电器、油泵、发电机、机床主轴、振动筛、石油钻机、塔吊、玩具、解体机、塔式车库等各大领域 | ||
电话/微信：138-8949-5179
THK HSR20LR2+1100LP直线导轨详细信息
HSR20LR2+1100LP导轨是【THK品牌下的HSR系列】的型号，主要用在家用电器、油泵、发电机、机床主轴、振动筛、石油钻机、塔吊、玩具、解体机、塔式车库等各大领域。
THK HSR20LR2+1100LP直线导轨详细参数
| 型号： | HSR20LR2+1100LP导轨 | 类型： | HSR |
| 滑块数： | 6 | 导轨长度（mm）： | 1500 |
| 宽泛型号： | HSR30M1LB6C0+[810-1500/1]L | 一般货期： | 98日 |
| 种类： | 标准型 | 套装产品/单件产品： | 套装产品 |
| 滑块形状： | 宽幅型 | 材质： | 不锈钢 |
| 导轨种类： | 标准型 | 导轨宽度 W1(mm)： | 28 |
| 安装高度 M(mm)： | 42 | 组装于单轴的LM滑块数(个）： | 6 |
| 钢珠排列： | 4列圆弧 | 保持器： | 无 |
| 润滑装置： | 涂润滑油 | 径向间隙： | 中预压 |
| 精度等级： | 普通级 | 导轨长 L(mm)： | 810～1500 |
| 滑块外形尺寸W(mm)： | 90 | 滑块外形尺寸L(mm)： | 121.4 |
| 滑块安装孔： | 钻孔 | 滑块安装孔数(个）： | 4 |
| 安装孔尺寸S(M)： | - | 安装孔尺寸H(mm)： | 9 |
| 安装孔螺纹深度(mm)： | 贯通 | 滑块尺寸L1(mm)： | 93 |
| 滚动体： | 滚珠 | 基本额定动负荷C(N)： | 37300 |
| 基本额定静负荷 Co(N)： | 62500 | 容许静力矩 MA(N*M)： | 889 |
| 容许静力矩 MB(N*M)： | 889 | 容许静力矩 MC(N*M)： | 751 |

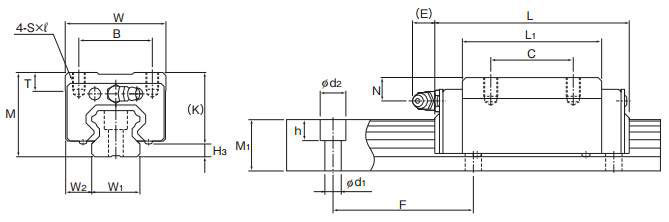

THK HSR20LR2+1100LP直线导轨尺寸图纸
