THK HSR150HR6+2500LP直线导轨
| 产品名称： | HSR150HR6+2500LP直线导轨 | 品牌： | THK |
|---|---|---|---|
| 类型： | THK直线导轨 > HSR系列 | ||
| 描述： | HSR150HR6+2500LP导轨是【THK品牌下的HSR系列】的型号，主要用在燃汽轮机、高频马达、汽车发动机、前轮、减速装置、机床等的变速装置、电机厂、精细化工机械、工程船舶、码垛机器人等各大领域 | ||
电话/微信：138-8949-5179
THK HSR150HR6+2500LP直线导轨详细信息
HSR150HR6+2500LP导轨是【THK品牌下的HSR系列】的型号，主要用在燃汽轮机、高频马达、汽车发动机、前轮、减速装置、机床等的变速装置、电机厂、精细化工机械、工程船舶、码垛机器人等各大领域。
THK HSR150HR6+2500LP直线导轨详细参数
| 型号： | HSR150HR6+2500LP导轨 | 类型： | HSR |
| 滑块数： | 3 | 导轨长度（mm）： | 2970 |
| 宽泛型号： | HSR85HB3+[960-3000/1]L | 一般货期： | 98日 |
| 种类： | 标准型 | 套装产品/单件产品： | 套装产品 |
| 滑块形状： | 宽幅型 | 材质： | 碳素钢 |
| 导轨种类： | 标准型 | 导轨宽度 W1(mm)： | 85 |
| 安装高度 M(mm)： | 110 | 组装于单轴的LM滑块数(个）： | 3 |
| 钢珠排列： | 4列圆弧 | 保持器： | 无 |
| 润滑装置： | - | 径向间隙： | 普通 |
| 精度等级： | 普通级 | 导轨长 L(mm)： | 960～3000 |
| 滑块外形尺寸W(mm)： | 215 | 滑块外形尺寸L(mm)： | 303 |
| 滑块安装孔： | 钻孔 | 滑块安装孔数(个）： | 6 |
| 安装孔尺寸S(M)： | - | 安装孔尺寸H(mm)： | 18 |
| 安装孔螺纹深度(mm)： | 贯通 | 滑块尺寸L1(mm)： | 236 |
| 滚动体： | 滚珠 | 基本额定动负荷C(N)： | 282000 |
| 基本额定静负荷 Co(N)： | 412000 | 容许静力矩 MA(N*M)： | 14200 |
| 容许静力矩 MB(N*M)： | 14200 | 容许静力矩 MC(N*M)： | 14700 |

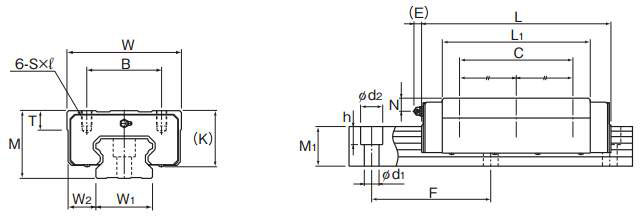

THK HSR150HR6+2500LP直线导轨尺寸图纸
