TKDM5轴承-INA TKDM5轴承尺寸、图纸、价格
INA TKDM5轴承
| 产品名称： | TKDM5轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 导轨 | ||
| 描述： | TKDM5轴承是【INA轴承 > 导轨】的型号，主要用在各种产业机械、罗茨鼓风机、汽车发动机、建筑机械、减速装置、制铁制钢机械、发电厂、制鞋、起重机械、冶金起重机等各大领域 | ||
电话/微信：138-8949-5179
INA TKDM5轴承详细信息
TKDM5轴承是【INA轴承 > 导轨】的型号，主要用在各种产业机械、罗茨鼓风机、汽车发动机、建筑机械、减速装置、制铁制钢机械、发电厂、制鞋、起重机械、冶金起重机等各大领域。
INA TKDM5轴承详细参数
| 参数 | 值 | 备注 |
| h | 3,7 mm | |
| b | 5 mm | |
| lmax | 210 mm | 导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度：60 mm:0.007 kg90 mm:0.011 kg105 mm:0.013 kg120 mm:0.014 kg150 mm:0.018 kg210 mm:0.025 kg |
| aL max | 11,5 mm | |
| aL min | 4 mm | |
| aR max | 11,5 mm | |
| aR min | 4 mm | |
| h1 | 2,9 mm | |
| jL | 15 mm | |
| K1 | M2 | 可以提供固定螺钉，协议供货。如有可能;，应有固定螺钉防松措施。最大锁紧力矩（Nm）：M2 = 0.6 |
| mS | 0,12 kg/m | 导轨的质量 |

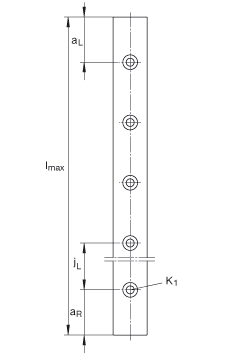

INA TKDM5轴承尺寸图纸
