RWU35-E-KT-HL轴承-INA RWU35-E-KT-HL轴承尺寸、图纸、价格

产品名称：	RWU35-E-KT-HL轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	RWU35-E-KT-HL轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、空气压缩机、压缩机、大型农业机械、木工机械、耕耘机、挤压机、精细化工机械、平地机、数控设备等各大领域

电话/微信：138-8949-5179

RWU35-E-KT-HL轴承是【INA轴承 > 滑块】的型号，主要用在内燃机、空气压缩机、压缩机、大型农业机械、木工机械、耕耘机、挤压机、精细化工机械、平地机、数控设备等各大领域。

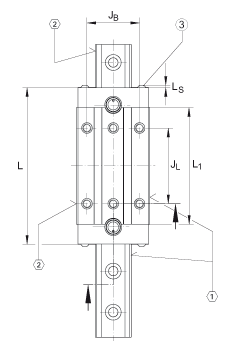

参数	值	备注
H	55 mm
B	70 mm
L	148,7 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。
1)		定位面
2)		标记
3)		安装螺钉
A₁	18 mm
A₃	13,6 mm
A₄	12,6 mm
a_{L max}	31 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	31 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	34 mm	公差: -0,005 / -0,035
G₂	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M8，M10 = 41
G_S	M2,5x3	DIN EN ISO 4026
H₁	6,5 mm
H₄	41,9 mm
H₅	10,8 mm
h	30 mm
h₁	17,5 mm	公差: +/-0,5
J_B	50 mm
J_L	72 mm
J_L5	22,2 mm	周围结构上润滑孔的位置。
J_L6	32,4 mm
j_L	40 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M12 = 140M14 = 220M16 = 340M24 = 1100
L₁	111 mm
L_S	2,2 mm
l_max	2960 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	M6
O	10x1,5	DIN 3771
T₅	10 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度
m_W	2,14 kg	滑块的质量
m_S	5,9 kg/m	导轨的质量
C	54000 N	基本额定动载荷
C₀	126000 N	基本额定静载荷
M_0x	1100 Nm	绕 X 轴的额定静扭矩
M_0y	2500 Nm	绕 Y 轴的额定静扭矩
M_0z	2250 Nm	绕 Z 轴的额定静扭矩
