RUE65-E轴承-INA RUE65-E轴承尺寸、图纸、价格

INA RUE65-E轴承

产品名称：	RUE65-E轴承	品牌：	INA
类型：	INA轴承 > 滚子单轨引导系统
描述：	RUE65-E轴承是【INA轴承 > 滚子单轨引导系统】的型号，主要用在通用电动机、罗茨鼓风机、压缩机、建筑机械、轧钢机齿轮箱座、石油钻机转环、轧钢机轧制螺杆用减速机、破碎、轻工机械、机场加油机等各大领域

电话/微信：138-8949-5179

INA RUE65-E轴承详细信息

RUE65-E轴承是【INA轴承 > 滚子单轨引导系统】的型号，主要用在通用电动机、罗茨鼓风机、压缩机、建筑机械、轧钢机齿轮箱座、石油钻机转环、轧钢机轧制螺杆用减速机、破碎、轻工机械、机场加油机等各大领域。

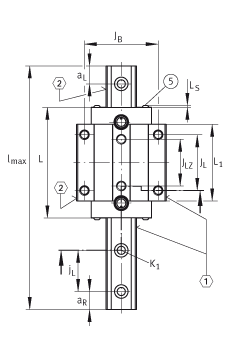

INA RUE65-E轴承详细参数

参数	值	备注
H	90 mm
B	170 mm
L	195,5 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。
1)		定位面
2)		标记
5)		安装螺钉
A₁	53,5 mm
A₃	19,6 mm
A₄	19,6 mm
a_{L max}	61 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	61 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	63 mm	公差: -0,005 / -0,035
G₂	M16	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140M16 = 220M20 = 470
G_S	M4x4	DIN EN ISO 4027
H₁	11,5 mm
H₄	39,2 mm
H₅	15 mm
h	53,8 mm
h₁	28,8 mm	公差: +/-0,5
J_B	142 mm
J_L	110 mm
J_L5	15,6 mm	周围结构上润滑孔的位置。
J_L6	34,8 mm
J_LZ	82 mm
j_L	75 mm
K₁	M16	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 17M8 = 41M12 = 140M14 = 220M16 = 340M24 = 1100
K₃	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
K₆	M14	根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 48M12 = 83M14 = 130M16 = 220
L₁	141,2 mm
L_S	2,75 mm
l_max	2520 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	M6
O	18x1,5 mm	DIN 3771
T₅	23,3 mm
T₆	23,3 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度
m_W	9,32 kg	滑块的质量
m_S	21,5 kg/m	导轨的质量
C	200000 N	基本额定动载荷
C₀	435000 N	基本额定静载荷
M_0x	5450 Nm	绕 X 轴的额定静扭矩
M_0y	12100 Nm	绕 Y 轴的额定静扭矩
M_0z	10900 Nm	绕 Z 轴的额定静扭矩
