MDKUVE25-KGT5轴承-INA MDKUVE25-KGT5轴承尺寸、图纸、价格
INA MDKUVE25-KGT5轴承
| 产品名称： | MDKUVE25-KGT5轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 串联直线执行器 | ||
| 描述： | MDKUVE25-KGT5轴承是【INA轴承 > 串联直线执行器】的型号，主要用在通用电动机、罗茨鼓风机、汽车发动机、建筑机械、轧钢机齿轮箱座、石油钻机转环、轧钢机轧制螺杆用减速机、玩具、轻工机械、机场加油机等各大领域 | ||
电话/微信：138-8949-5179
INA MDKUVE25-KGT5轴承详细信息
MDKUVE25-KGT5轴承是【INA轴承 > 串联直线执行器】的型号，主要用在通用电动机、罗茨鼓风机、汽车发动机、建筑机械、轧钢机齿轮箱座、石油钻机转环、轧钢机轧制螺杆用减速机、玩具、轻工机械、机场加油机等各大领域。
INA MDKUVE25-KGT5轴承详细参数
| 参数 | 值 | 备注 |
| H | 145 mm | |
| B | 260 mm | |
| L | 365 mm | |
| 1) | L2 = 总行程 x 1.18 + L + 25Ltot = 总行程 x 1.18 + L + 86总行程= 有效行程 + 2 x S（mm）注意:允差 S 标示了适用于特殊应用的安全范围值且该数值至少与主轴节距尺寸相当Pz；总行程单位为 mm。支撑导轨的最大长度为 L2 = 5300 mm。 全行程长度超过 1200 mm 的执行器能;与可移动的主轴支撑配合 (后缀为 SPU 或 2SPU)。 | |
| 2) | 4xM5- 深 12 | |
| 3) | 根据 DIN 3505-AM6 (4x) 标准的润滑嘴 | |
| 4) | 槽宽 8 | |
| 5) | 槽宽 10 | |
| 6) | 根据 DIN 3505-AM6 标准的润滑嘴 | |
| 8) | 深 3.5 | |
| 9) | 有效长度 BL 如下BL = （总行程 x 0.18 + 25） / 2 | |
| B1 | 250 mm | |
| B2 | 185 mm | |
| B3 | 115 mm | |
| B4 | 35 mm | |
| B5 | 50 mm | |
| B6 | 110 mm | |
| B7 | 210 mm | |
| B8 | 90 mm | |
| do x Pz | 32x5 mm | 丝杠支撑do x Pz = 名义主轴直径 x 主轴节圆 |
| H1 | 75 mm | |
| H2 | 143 mm | |
| H3 | 25 mm | |
| H4 | 50 mm | |
| H5 | 70 mm | |
| L3 | 39 mm | |
| L4 | 67 mm | |
| L5 | 9 mm | |
| mtot | (Ltot - 61) x 0,041 + 19,3 kg | 质量 |
| mLaw | 13 kg | 滑块的质量 |
| F/FM | 螺母此数值只适用于 Lh 寿命的计算F = 单个螺母FM = 预载双螺母 (法兰和圆柱螺母)。 | |
| CI | 24 kN | 螺母的基本额定载荷此数值只适用于 Lh 寿命的计算根据 DIN 69 051-4 标准的基本额定动载荷： 1978 |
| C0 I | 49 kN | 螺母的基本额定载荷此数值只适用于 Lh 寿命的计算根据 DIN 69 051-4 标准的基本额定动载荷： 1978 |
| CII | 27,5 kN | 主轴配置轴承的基本额定载荷此数值只适用于 Lh 寿命的计算 |
| C0 II | 55 kN | 主轴配置轴承的基本额定载荷此数值只适用于 Lh 寿命的计算 |
| 115 Nm | 最大驱动力矩:驱动轴上的最大许用载荷 | |
| M0x | 5500 Nm | 滑块引导系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
| M0y | 8735 Nm | 滑块引导系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
| M0z | 8417 Nm | 滑块引导系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联;合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
| lz | 7069 cm^4 | 支撑轨的几何转动惯量 |
| ly | 899 cm^4 | 支撑轨的几何转动惯量 |

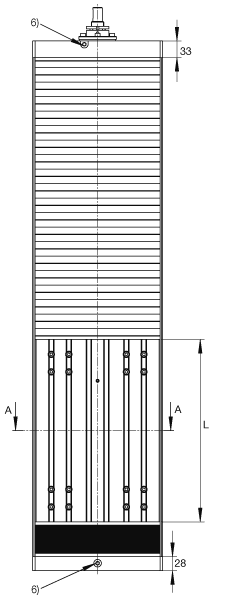

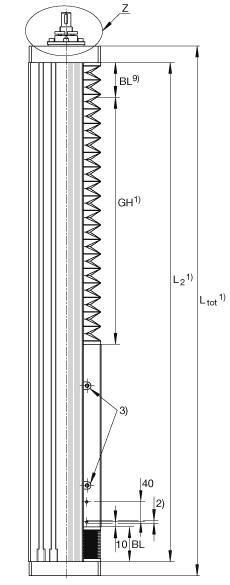

INA MDKUVE25-KGT5轴承尺寸图纸
