LTPG15-185-2020轴承-INA LTPG15-185-2020轴承尺寸、图纸、价格
INA LTPG15-185-2020轴承
| 产品名称： | LTPG15-185-2020轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 高精度直线工作台 | ||
| 描述： | LTPG15-185-2020轴承是【INA轴承 > 高精度直线工作台】的型号，主要用在农业机械、燃汽轮机、变速器、后轮、振动筛、石油钻机、钢铁厂、啤酒、解体机、刮泥机等各大领域 | ||
电话/微信：138-8949-5179
INA LTPG15-185-2020轴承详细信息
LTPG15-185-2020轴承是【INA轴承 > 高精度直线工作台】的型号，主要用在农业机械、燃汽轮机、变速器、后轮、振动筛、石油钻机、钢铁厂、啤酒、解体机、刮泥机等各大领域。
INA LTPG15-185-2020轴承详细参数
| 参数 | 值 | 备注 |
| H | 75 mm | |
| A | 185 mm | |
| L1 | 180 mm | |
| a | 80 mm | 公差: +/-0,2 |
| B1 | 25 mm | |
| B2 | 35 mm | |
| b | 33 mm | 公差: +/-0,2 |
| d1 | 11 mm | 公差:h6 |
| d2 | 60 mm | 公差: 0 / -0,01 |
| E2 | 160 mm | |
| G1 | 74,5 mm | 润滑嘴的位置：1x 直线循环球轴承及导轨组件和螺母 |
| G3 | 6,5 mm | 润滑嘴的位置：1x 定位轴承 |
| G4 | 14 mm | 润滑嘴的位置：1x 非定位轴承 |
| g1 | 11 mm | 润滑嘴的位置：1x 直线循环球轴承及导轨组件和螺母 |
| g3 | 26 mm | 润滑嘴的位置：1x 定位轴承 |
| g4 | 0 mm | 润滑嘴的位置：1x 非定位轴承 |
| H1 | 34 mm | |
| H2 | 40 mm | |
| h1 | 23 mm | |
| L2 | 42 mm | |
| L3 | 23 mm | |
| L4 | 8 mm | |
| Ltot | GH x 1,35 + 273 | 只适用于如下标准。对不是标准产品，如下：L tot = A + B1 + B2 + 总行程以及 Xmin = (A/2) + B2(GH = 总行程) |
| R | 116 mm | |
| Rx | 118 mm | |
| S3 | 9 mm | |
| S3 | 15 mm | 沉孔直径 |
| S4 | M6x15 | 螺纹：M..x 深度 |
| T1 | 60 mm | |
| Xmin | GH x 0,176 + 142 | 只适用于如下标准。对不是标准产品，如下：L tot = A + B1 + B2 + 总行程以及 Xmin = (A/2) + B2(GH = 总行程) |
| mtot | Ltot x 0,046 + 11/ 8 kg | 整个工作台/滑块的质量：铸铁设计L tot x 0.046 + 11 / 8 |
| M8x1 | 漏斗形润滑嘴 | |
| KUE 15 H | 直线循环滚子轴承及导轨组件 | |
| C | 17100 N | 基本额定载荷：载荷方向 Y I:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| C0 | 37000 N | 基本额定载荷：载荷方向 Y I:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| C | 17100 N | 基本额定载荷：载荷方向 Y II:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| C0 | 37000 N | 基本额定载荷：载荷方向 Y II:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| C | 17100 N | 基本额定载荷：载荷方向 Z III:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| C0 | 37000 N | 基本额定载荷：载荷方向 Z III:当载荷均匀分布在四个直线球轴承上的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| M0x | 2130 Nm | 额定扭矩：当载荷均匀分布在四个滑块上时的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| M0y | 2170 Nm | 额定扭矩：当载荷均匀分布在四个滑块上时的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| M0z | 2170 Nm | 额定扭矩：当载荷均匀分布在四个滑块上时的基本额定载荷。基本载荷和扭矩不能同时增加。 |
| 20 / 20 mm | 主轴：直径/ 节距 | |
| F | F = 带法兰的螺母，无预载。FM = 带法兰的圆柱螺母，预载设计 | |
| C | 12000 N | 螺母的基本额定载荷基本额定动载荷 C动载荷根据 1978年发布的 DIN 69 051, 第4部分。 |
| C0 | 17000 N | 螺母的基本额定载荷基本额定静载荷 Co。 |
| ZKLF1560-2RS | 滚动轴承 | |
| C | 17900 N | 定位轴承的最大轴向载荷基本额定动载荷 C |
| C0 | 28000 N | 定位轴承的最大轴向载荷基本额定静载荷 Co |
| 关于导轨系统的详细设计，见PF1样本。 | ||
| 注意：离中心距离 EZ 最远的安装孔总是位于定位轴承一侧。 |

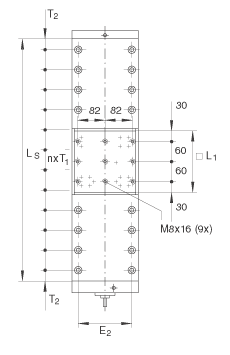

INA LTPG15-185-2020轴承尺寸图纸
