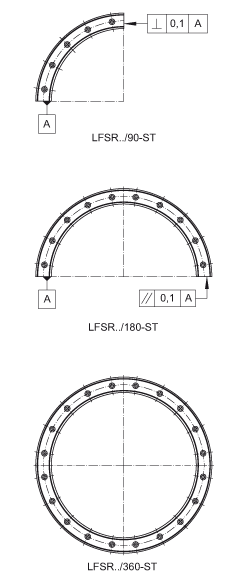

LFSR32-300-90-St轴承-INA LFSR32-300-90-St轴承尺寸、图纸、价格

产品名称：	LFSR32-300-90-St轴承	品牌：	INA
类型：	INA轴承 > 导轨
描述：	LFSR32-300-90-St轴承是【INA轴承 > 导轨】的型号，主要用在飞机喷气式发动机、小型汽车前轮、木工机械、差速器、振动筛、耕耘机、燃机、钟表、平地机、厨具设备等各大领域

电话/微信：138-8949-5179

LFSR32-300-90-St轴承是【INA轴承 > 导轨】的型号，主要用在飞机喷气式发动机、小型汽车前轮、木工机械、差速器、振动筛、耕耘机、燃机、钟表、平地机、厨具设备等各大领域。

参数	值	备注
h	20 mm
b	32 mm
R	300 mm
a₂	26 mm
b₁	24 mm
d_LW	6 mm
h₁	13,5 mm
h₄	15 mm
N₁	6,5	根据 DIN ISO 4762-8.8的固定螺钉
N₃	12 mm
r₁	284 mm
x	4	节圆为 r1 的孔的数量
α	22,5 °
α/2	11,25 °
β	90 °
m_S	1,7 kg	导轨的质量
		注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
