KWVE25-SB轴承-INA KWVE25-SB轴承尺寸、图纸、价格
INA KWVE25-SB轴承
| 产品名称： | KWVE25-SB轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 滑块 | ||
| 描述： | KWVE25-SB轴承是【INA轴承 > 滑块】的型号，主要用在仪表、高频马达、发电机、前轮、破碎机、机床等的变速装置、碾煤机、啤酒、工程船舶、厨具设备等各大领域 | ||
电话/微信：138-8949-5179
INA KWVE25-SB轴承详细信息
KWVE25-SB轴承是【INA轴承 > 滑块】的型号，主要用在仪表、高频马达、发电机、前轮、破碎机、机床等的变速装置、碾煤机、啤酒、工程船舶、厨具设备等各大领域。
INA KWVE25-SB轴承详细参数
| 参数 | 值 | 备注 |
| H | 60 mm | |
| B | 57 mm | |
| L | 81,7 mm | |
| MZHP02 | 安装配套部分（无固定孔）尺寸：m = 2 (模数)b = 24 mmh = 24 mmz = 30（齿数） | |
| 1) | 定位面 | |
| 2) | 标记 | |
| A1 | 40 mm | |
| A3 | 15 mm | |
| aL max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 23 mm | 公差: -0,005 / -0,03 |
| G2 | M8 | 根据 ISO 4762-12.9 的安装螺钉最大锁紧力矩（Nm）：M8 = 24M10 = 83如有可能;，应有螺钉防松措施。 |
| G3 | M6 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| H1 | 25,2 mm | |
| H5 | 15 mm | |
| H7 min | 10 mm | |
| H9 | 7,5 mm | |
| h | 38,7 mm | |
| h1 | 13 mm | |
| h2 max | 3 mm | |
| h4 | 11,5 mm | |
| JL1 | 17,5 mm | |
| JLZ | 35 mm | |
| jL | 60 mm | |
| K1 | M6 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）：M3 = 2.5M4 = 5M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340如有可能;，应有螺钉防松措施。 |
| K6 | M6 | 根据 DIN 7984-8.8 标准的螺钉最大锁紧力矩（Nm）：M6 = 17M8 = 41如有可能;，应有螺钉防松措施。 |
| L1 | 60,7 mm | |
| lmax | 标准长度的导轨端面为斜口，能;够直接用作拼接导轨。标准长度：540 mm960 mm1500 mm | |
| T6 | 14,8 mm | |
| mW | 0,85 kg | 滑块的质量 |
| mS | 6,3 kg/m | 导轨的质量 |
| 根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。 | ||
| C | 17900 N | 基本额定动载荷 |
| C0 | 37000 N | 基本额定静载荷 |
| M0x | 510 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 395 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 395 Nm | 绕 Z 轴的额定静扭矩 |
| m | 2 | 模数 |
| 根据 DIN3 975/76 标准的齿，中心距离和减速比 | ||
| 下部带齿的导轨 TKVD..-ZHP 也可以和其它用于 KUVE 的滑块结合使用。 |

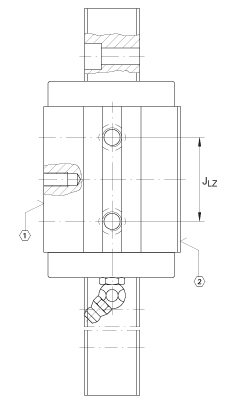

INA KWVE25-SB轴承尺寸图纸
