KWSE30-H轴承-INA KWSE30-H轴承尺寸、图纸、价格

产品名称：	KWSE30-H轴承	品牌：	INA
类型：	INA轴承 > 滑块
描述：	KWSE30-H轴承是【INA轴承 > 滑块】的型号，主要用在仪表、差速器小齿轮轴、压缩机、小齿轮轴、各类产业用减速机、机床等的变速装置、碾煤机、音像设备、压路机、钢包回转台等各大领域

电话/微信：138-8949-5179

KWSE30-H轴承是【INA轴承 > 滑块】的型号，主要用在仪表、差速器小齿轮轴、压缩机、小齿轮轴、各类产业用减速机、机床等的变速装置、碾煤机、音像设备、压路机、钢包回转台等各大领域。

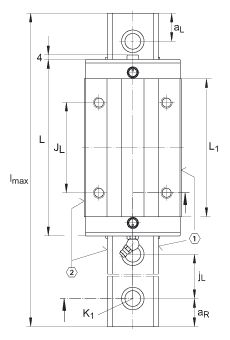

参数	值	备注
H	45 mm
B	60 mm
L	91,4 mm	用于密封润滑孔 N2 的最小覆盖长度
1)		定位面
2)		标记
A₁	16 mm
A₂	10 mm
A₃	9,5 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	28 mm	公差: -0,005 / -0,03
G₂	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140
H₁	5,4 mm
H₅	6 mm
h	25 mm
h₁	13 mm
J_B	40 mm
J_L	40 mm
J_L5	18,5 mm	周围结构上润滑孔的位置。
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340
L₁	67 mm
l_max	2000 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	4,5 mm	周边结构润滑孔的最大直径。
O	4,5x1,5 mm	DIN 3771
T₅	11 mm
m_W	0,9 kg	滑块的质量
m_S	4,4 kg/m	导轨的质量
C_I	40000 N	载荷方向 I:压缩载荷
C_{0 I}	80000 N	载荷方向 I:压缩载荷
C_II	33000 N	载荷方向 II:拉伸载荷
C_{0 II}	60000 N	载荷方向 II:拉伸载荷
C_III	30500 N	载荷方向 III:横向载荷
C_{0 III}	64000 N	载荷方向 III:横向载荷
M_0x	896 Nm	绕 X 轴的额定静扭矩
M_0y	762 Nm	绕 Y 轴的额定静扭矩
M_0z	694 Nm	绕 Z 轴的额定静扭矩
