KUSE45-L轴承-INA KUSE45-L轴承尺寸、图纸、价格
INA KUSE45-L轴承
| 产品名称： | KUSE45-L轴承 | 品牌： | INA |
|---|---|---|---|
| 类型： | INA轴承 > 球单轨引导系统 | ||
| 描述： | KUSE45-L轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在内燃机、空气压缩机、中型及大型电动机、大型农业机械、振动筛、耕耘机、挤压机、音像设备、地基处理机械、数控设备等各大领域 | ||
电话/微信：138-8949-5179
INA KUSE45-L轴承详细信息
KUSE45-L轴承是【INA轴承 > 球单轨引导系统】的型号，主要用在内燃机、空气压缩机、中型及大型电动机、大型农业机械、振动筛、耕耘机、挤压机、音像设备、地基处理机械、数控设备等各大领域。
INA KUSE45-L轴承详细参数
| 参数 | 值 | 备注 |
| H | 60 mm | |
| B | 120 mm | |
| L | 172,3 mm | 用于密封润滑孔 N2 的最小覆盖长度 |
| 1) | 定位面 | |
| 2) | 标记 | |
| A1 | 37,5 mm | |
| A2 | 10 mm | |
| A3 | 8,5 mm | |
| aL max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| aR max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
| b | 45 mm | 公差: -0,005 / -0,03 |
| G2 | M12 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M6 = 10M8 = 24M10 = 41M12 = 83M14 = 140M16 = 220M20 = 470 |
| H1 | 8,6 mm | |
| H4 | 17,7 mm | |
| H5 | 9 mm | |
| h | 37,2 mm | |
| h1 | 21,7 mm | |
| JB | 100 mm | |
| JL | 80 mm | |
| JL5 | 33,45 mm | 周围结构上润滑孔的位置。 |
| JLZ | 60 mm | |
| jL | 105 mm | |
| K1 | M12 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K3 | M10 | 根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 10M6 = 17M8 = 41M10 = 83M12 = 140M14 = 220M16 = 340 |
| K6 | M10 | 根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）：M5 = 5.8M6 = 10M8 = 24M10 = 48M12 = 83M14 = 130 |
| L1 | 137,9 mm | |
| lmax | 2940 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。 |
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
| O | 7x1,5 mm | DIN 3771 |
| T5 | 15 mm | |
| T6 | 15 mm | 对于从上面安装：最大的中间螺纹孔的螺纹深度T6 + 3 mm |
| mW | 4,2 kg | 滑块的质量 |
| mS | 11,3 kg/m | 导轨的质量 |
| CI | 98000 N | 载荷方向 I:压缩载荷 |
| C0 I | 236000 N | 载荷方向 I:压缩载荷 |
| CII | 79300 N | 载荷方向 II:拉伸载荷 |
| C0 II | 159000 N | 载荷方向 II:拉伸载荷 |
| CIII | 69000 N | 载荷方向 III:横向载荷 |
| C0 III | 170000 N | 载荷方向 III:横向载荷 |
| M0x | 3792 Nm | 绕 X 轴的额定静扭矩 |
| M0y | 4011 Nm | 绕 Y 轴的额定静扭矩 |
| M0z | 3654 Nm | 绕 Z 轴的额定静扭矩 |

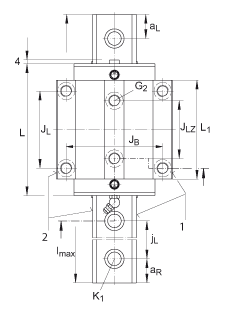

INA KUSE45-L轴承尺寸图纸
