LWLF18C2R420BCS直线导轨-IKOO LWLF18C2R420BCS直线导轨尺寸、图纸、价格
IKOO LWLF18C2R420BCS直线导轨
| 产品名称： | LWLF18C2R420BCS直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LWLF系列 | ||
| 描述： | LWLF18C2R420BCS导轨是【IKOO品牌下的LWLF系列】的型号，主要用在飞机喷气式发动机、油泵、挖土机履带轮、机床主轴、轧钢机辊道子、石油钻机、燃机、陶瓷机械、给料机械、坦克等各大领域 | ||
电话/微信：138-8949-5179
IKOO LWLF18C2R420BCS直线导轨详细信息
LWLF18C2R420BCS导轨是【IKOO品牌下的LWLF系列】的型号，主要用在飞机喷气式发动机、油泵、挖土机履带轮、机床主轴、轧钢机辊道子、石油钻机、燃机、陶瓷机械、给料机械、坦克等各大领域。
IKOO LWLF18C2R420BCS直线导轨详细参数
| 型号： | LWLF18C2R420BCS导轨 | 类型： | LWLF |
| 滑块： | 26 | 滑轨 (每 100 mm)： | 90 |
| H： | 12 | H1： | 3 |
| N： | 6 | W2： | 30 |
| W3： | 21 | W4： | 4.5 |
| L1： | 26.5 | L3： | 16.6 |
| M1x深度： | M3x3 | H3： | 2.5 |
| W： | 18 | H4： | 7 |
| M2： | — | d3： | 3.5 |
| d4： | 6.5 | h： | 4.5 |
| E： | 15 | F： | 30 |
| 附带的滑轨(2) 安装用螺栓 mm 螺钉的公称x R： | M3x8 | 基本额定动 负荷(4) C N： | 1 510 |
| 基本额定静 负荷(4) C0N： | 2 120 | 额定静力矩(4) T0 N m： | 19.4 |
| 额定静力矩(4) Tx N m： | 5.5 35.9 | 额定静力矩(4) Ty N m： | 4.7 30.1 |

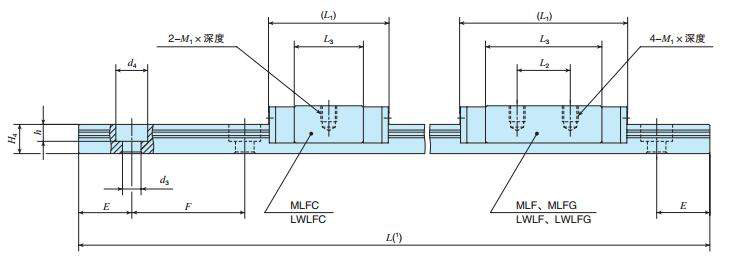

IKOO LWLF18C2R420BCS直线导轨尺寸图纸
