LRXC12C2R560直线导轨-IKOO LRXC12C2R560直线导轨尺寸、图纸、价格
IKOO LRXC12C2R560直线导轨
| 产品名称： | LRXC12C2R560直线导轨 | 品牌： | IKOO |
|---|---|---|---|
| 类型： | IKOO直线导轨 > LRX系列 | ||
| 描述： | LRXC12C2R560导轨是【IKOO品牌下的LRX系列】的型号，主要用在电气装置部件、机床主轴、挖土机履带轮、汽车、木工机械、耕耘机、船舶用螺旋桨轴、陶瓷机械、地基处理机械、摩天轮等各大领域 | ||
电话/微信：138-8949-5179
IKOO LRXC12C2R560直线导轨详细信息
LRXC12C2R560导轨是【IKOO品牌下的LRX系列】的型号，主要用在电气装置部件、机床主轴、挖土机履带轮、汽车、木工机械、耕耘机、船舶用螺旋桨轴、陶瓷机械、地基处理机械、摩天轮等各大领域。
IKOO LRXC12C2R560直线导轨详细参数
| 型号： | LRXC12C2R560导轨 | 类型： | LRX |
| 滑块 kg： | 0.44 | 滑轨 kg/m： | 2.73 |
| H： | 30 | H1： | 5 |
| N： | 21.5 | W2： | 63 |
| W3： | 26.5 | W4： | 5 |
| L1： | 86 | L2： | 40 |
| L3： | 51.6 | L4： | 94 |
| d1： | — | M1： | M6 |
| H2： | 10 | H3： | 4 |
| H5： | 3.5 | W： | 20 |
| H4： | 21 | d3： | 6 |
| d4： | 9.5 | h： | 8.5 |
| E： | 30 | F： | 60 |
| 附带的滑轨(3) 安装用螺栓 mm 螺钉的公称x R： | M5x20 | 基本额定动 负荷(4) C N： | 23 400 |
| 基本额定静 负荷(4) C0N： | 42 700 | 额定静力矩(4) T0 N m： | 550 |
| 额定静力矩(4) Tx N m： | 379 2 520 | 额定静力矩(4) Ty N m： | 379 2 520 |
| |

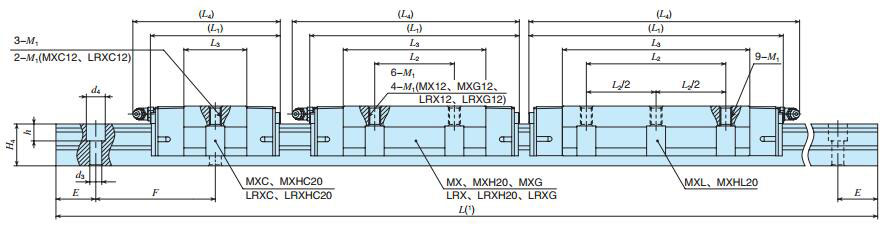

IKOO LRXC12C2R560直线导轨尺寸图纸
